HS Serisi 170 kV 100 kN Kompozit - Polimer/ Silikon Zincir Izolatör

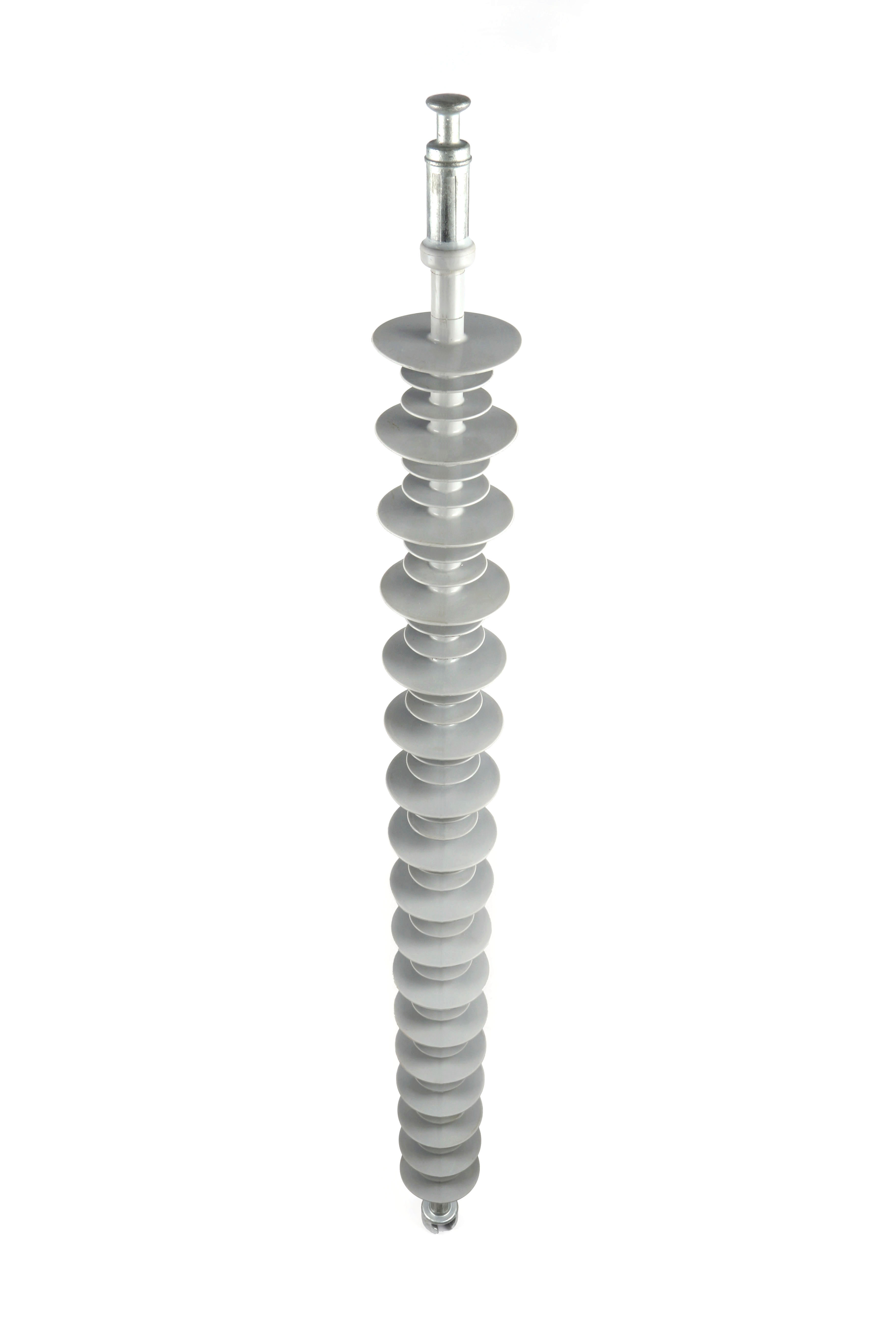

HS Serisi 170 kV 100 kN Kompozit - Polimer (silikon) Zincir Izolatör

Bu tip kompozit zincir izolatörler orta gerilim dagitim enerji nakil hatlarinda kullanilirlar. Deniz ve endüstriyel kirliligin yüksek oldugu bölgelerde silikon hidrofobik özelliginin yüksek olmasi sayesinde daha iyi yalitim saglamasi, kompozit silikon izolatörün delinmez tip olmasi, montaj kolayligi, porselen izolatöre ve cam izolatöre oranla daha hafif olmasi gibi avantajlarindan dolayi tercih edilmektedir.

İlgili Resimler

İlgili Videolar

Teknik Özellikler

Birim

170 kV 100 kN

Toplam kaçak akim yolu uzunlugu

 mm

  : 4450

Yasta 1 dak. süreli güç frekansli gerilim dayanimi (min.)

 kV

 : 395

Yildirim darbesi dayanma gerilimi (min.)

 kVpeak

 : 750

Minimum mekanik kopma dayanami

 kN

 : 100

Anma frekansi

 Hz

 : 50

Metal bölümler arasindaki mesafe

 mm

 : 1364

Kisim Yüksekligi

 mm

 : 1606

Silikon hammaddesi-rengi

 : HTV / açik gri

Metal tutturma elemanlari

 : Sicak daldirma galvaniz kapli dövme çelik

Metal tutturma elemanlari için boyut

 : IEC 60120

Uygulanan standartlar

 : IEC 61109, IEC 62217
